介绍：
■ 概述

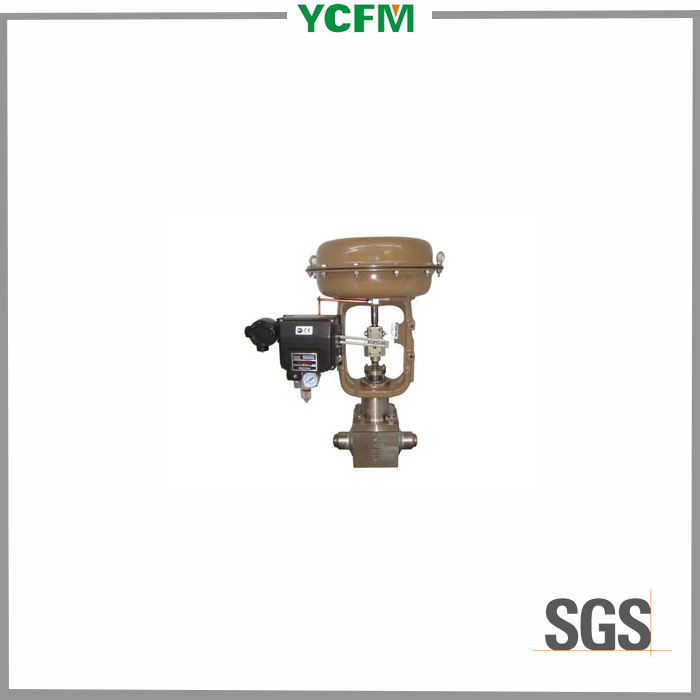

HPS高压
单座调节阀是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。
调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。
■ 阀体
型 式：单座铸造球型阀
公称通径：25、40、50、80mm
公称压力：ANSI 900、1500、2500 JIS 63K
密 封 面：RF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981等
焊接连接：嵌接焊SW(40~80mm) 对接焊BW(80mm)
材 料：碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)
上 阀 盖：常温型P -5~+230℃； 伸长I型EI +230~+566℃ （注：工作温度不准超过各种材料的允许范围）
压盖型式：螺栓压紧式
填 料：石棉编织填料、石墨填料
■ 阀内组件
阀芯型式：单座柱塞型阀型
流量特性：等百分比特性(%C)和线性特性(LC)，参考图1
材 料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等
■ 执行机构
型 式： HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：80~240KPa(HA型)，190~250、190~300、190~350KPa(VA6型)
供气压力：260~400KPa(HA型)，280~400KPa(VA6型)，400~500KPa(VP型)
气源接口：RC1/4"(HA、VA型)、RC1/2"(VP型)
环境温度：-30~+70℃
■ 阀作用方式
用正作用或反作用执行机构实现阀的气-关式或气-开式
■ 附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
