    介绍：
    ■ 概述

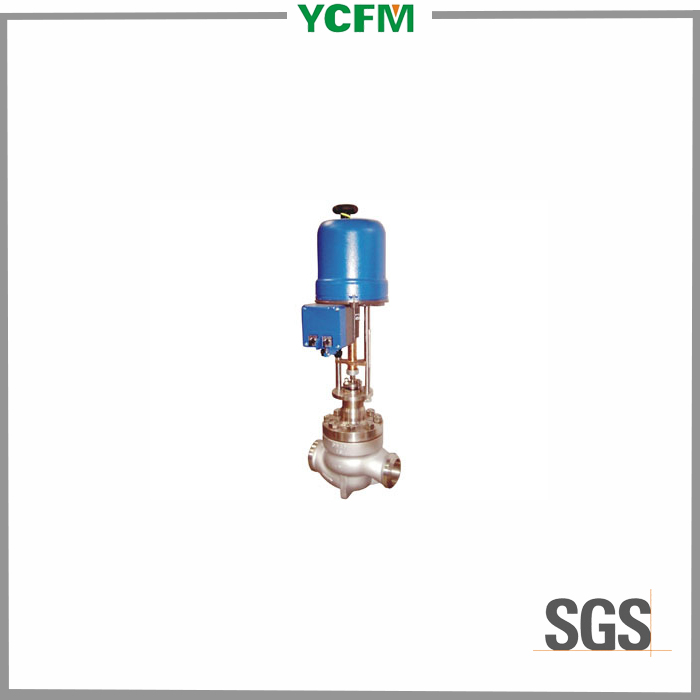

    DHPC电动高压笼式调节阀，是一种压力平衡式的调节阀，阀结构紧凑，流体通道呈Ｓ流线型，压降损失小、流量大,  可调范围广。
    调节阀的泄漏量,  符合ANSIBl6.104标准。
    产品符合GB/T4213-92、JB/T7387-94 。
    ■ 阀体
    型    式：直通单座铸造球型阀
    公称通径：40、50、80、100、150、200、250、300mm
    公称压力：ANSI 900、1500、2500      JIS 63K    注：DN250~300无ANSI 2500
    连接型式：法兰密封面型式  RF、RJ
    法兰标准：JIS B2201-1984、ANSI B16.5-1981
    焊接连接：嵌接焊SW(40~80mm)   对接焊BW(80~300mm)
    材    料：见表2 (阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量)
    上 阀 盖：常温型P        -5~+230℃；
              伸长I型EI      +230~+566℃；
              注：工作温度不准超过各种材料的允许范围。
    压盖型式：螺栓压紧式
    填    料：石棉编织填料、石墨填料
    ■ 阀内组件
    阀芯型式：带组合密封圈或活塞环的压力平衡式阀芯
    流量特性：等百分比特性(%V)和线性特性(LV)，参考图1
    材    料：见表2 (阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量)
    活塞环材料：见表2
    ■ 执行机构
    型    式：DKZ系列电动执行机构；381L系列电子式电动执行机构；PSL系列电子式电动执行机构
    ■ 阀作用型式
    电关式或电开式
