    介绍：
    ■ 概述

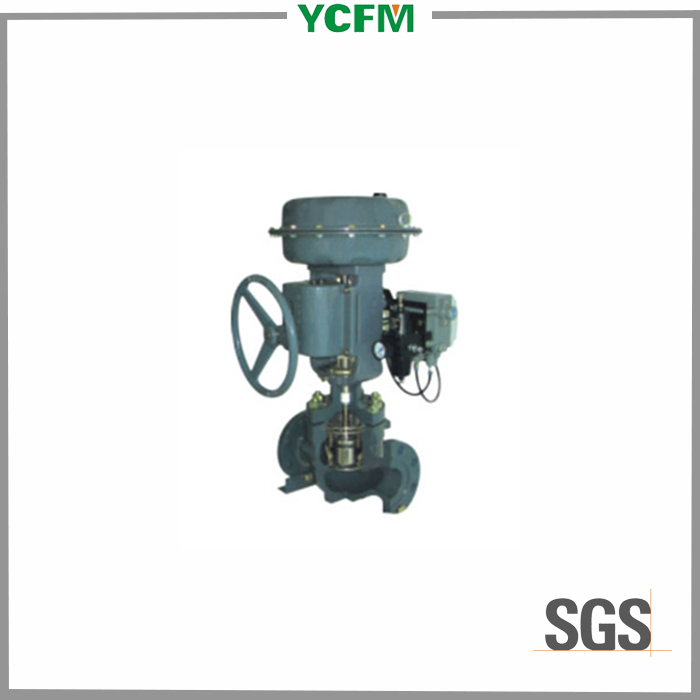

    HCN低噪音笼式调节阀是CV3000系列产品之一。
    HCN低噪音笼式调节阀可以降低压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈 S 流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
    本产品符合GB/T4213-92标准。
    ■ 阀体
    型    式：直通单座铸造球型阀
    公称通径：40、50、80、100、150、200、250、300、350mm
    公称压力：ANSI 150、300、600   JIS10、16、20、30、40K    PN1.6、4.0、6.4MPa
    连接型式：法兰密封面型式    FF、RF、RJ、LG、MFM
    法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、HG20594-97、HG20618-97等
    焊接连接：嵌接焊SW(40~50mm)      对接焊BW(65~350mm)
    材    料：见表2    阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量
    上 阀 盖：常温型P        -17~+230℃；
              伸长I型EI      +230~+566℃；
              注：工作温度不准超过各种材料的允许范围。
    压盖型式：螺栓压紧式
    填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
    ■ 阀内组件
    阀芯型式：带组合密封圈或活塞环的压力平衡式阀芯
    流量特性：线性特性(LV)，参考图1
    材    料：见表2    阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量
    活塞环材料：见表2    阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量
    ■ 执行机构
    型    式：HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
    膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
    弹簧范围：80~240KPa
    供气压力：140~400KPa(HA型)、400~500KPa(VA6型、VP型)
    气源接口：RC1/4"(HA、VA型)、RC3/8"(VP型)
    环境温度：-30~+70℃
    ■ 阀作用方式
    用正作用或反作用执行机构实现阀的气-关式或气-开式
    ■ 附件
    定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
