    介绍：
    ■ 概述

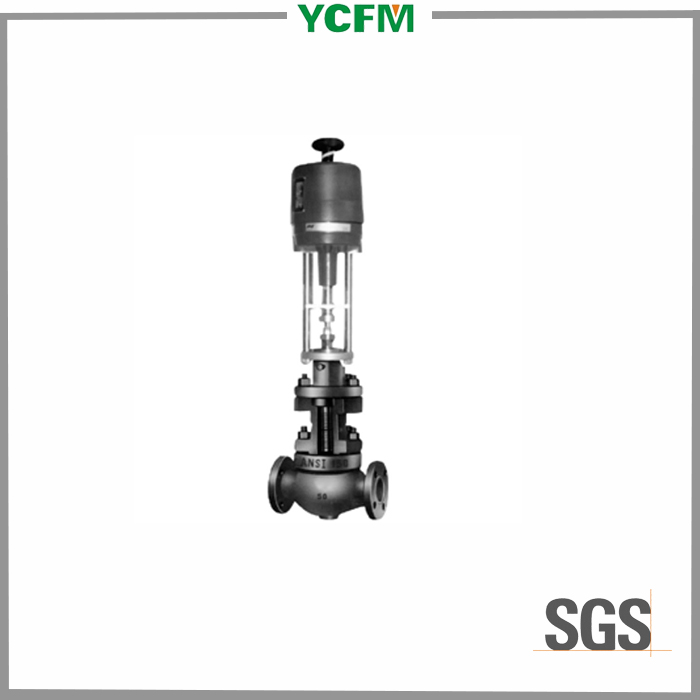

    DHCBW电动波纹管密封平衡笼式调节阀，控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈Ｓ流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。其上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用在真空的场合。
    调节阀的泄漏量符合ANSI Bl6.104标准。
    产品符合GB/T4213-92、JB/T7387-94 。
    ■ 阀体
    型    式：直通单座铸造球型阀
    公称通径：40、50、65、80、100、150、200、250mm
    公称压力：ANSI 125、150、300、600    JIS 10、16、20、30、40K   PN1.6、4.0、6.4MPa
    连接型式：法兰密封面型式   FF、RF、RJ、LG、MFM
    法兰标准：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
    焊接连接：嵌接焊SW(40~50mm)   对接焊BW(65~200mm)
    材    料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等
    上 阀 盖：波纹管密封(W) -45~+350℃
    压盖型式：螺栓压紧式
    填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
    ■ 阀内组件
    阀芯型式：压力平衡式阀芯
    流量特性：高容量流量特性--金属密封--等百分比特性(%V)和线性特性(LV)
    流量特性：高精度流量特性--金属密封--等百分比特性(%VF)和线性特性(LVF)
    材    料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等
    波纹管材料：1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L
    ■ 执行机构
    型    式：DKZ系列电动执行机构；381L系列电子式电动执行机构；PSL系列电子式电动执行机构
    ■ 阀作用型式
    电关式或电开式
