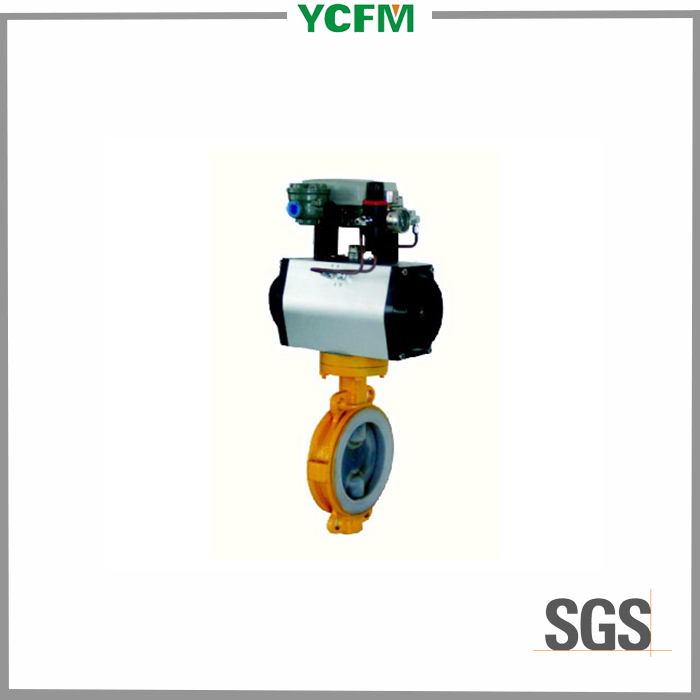

    Zshwf pneumatic fluorine lined butterfly valve
    介绍:
    ■ 概述
    ZSHWF气动衬氟蝶阀,由气动活塞式执行机构和对分两段式阀体组成。
    阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蚀性和密封性。
    主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
    ■ 阀体
    型    式:扁平式
    公称通径:50、65、80、100、125、150、200、250、300、350、400、450、500、600mm
    公称压力:PN1.0、1.6MPa
    连接型式:对夹式(无法兰式)
    材    料:ZG230-450衬F46
    上 阀 盖:与阀体一起铸造
    工作温度:-40~+180℃;
    压盖型式:螺栓压紧式
    填   料:聚四氟乙烯填料
    ■ 阀内组件
    阀芯型式:中线旋转型
    阀板材料:2Cr13衬F46
    流量特性:近似等百分比
    额定行程:全开90°
    ■ 执行机构
    型    式:DA、SR、AW、GT单作用、双作用活塞式执行机构
    供气压力:400~700KPa
    气源接口:G1/4〞、G1/8〞、G3/8〞、G1/2〞、
    环境温度:-30~+70℃
    ■ 阀作用型式
    单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
    双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
    ■ 附件
    定位器(HEP型、YT1000型)、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
