    介绍：
    ■ 概述

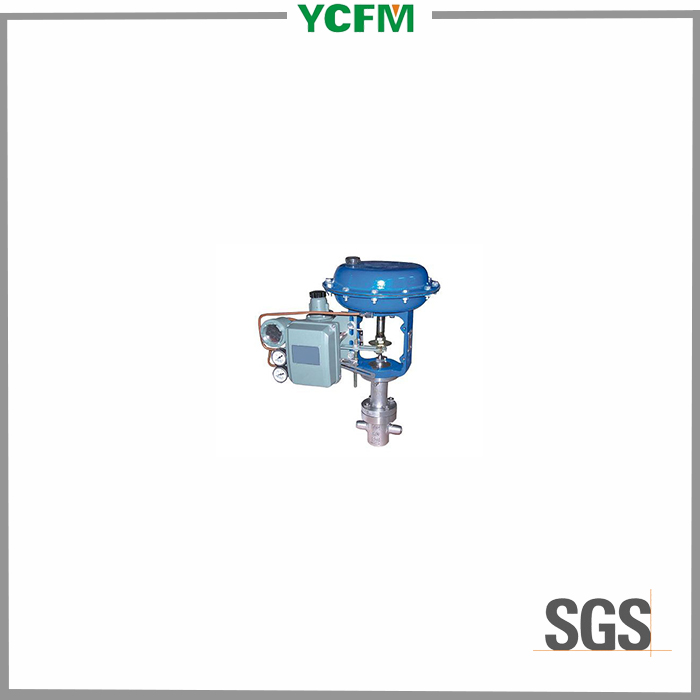

    ZMA/BY气动薄膜小流量调节阀，由气动薄膜多弹簧执行机构和小流量阀组成。
    适用于较小流量的调节，它具有结构紧凑，体积小，重量轻，安装维护方便的特点。
    ■ 阀体
    型    式：直通锻造阀
    公称通径：G1/2"、G3/4"
    公称压力：PN1.6、4.0、6.4MPa
    材    料：锻不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等
    上 阀 盖：普通型：-40～+230℃、散热型：+230～+450℃
    压差型式：螺栓压紧式
    填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
    ■ 阀内组件
    阀芯型式：单座柱塞型阀芯
    流量特性：线性特性
    材    料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）钛和耐腐蚀合金等
    ■ 执行机构
    型    式：多弹簧薄膜式执行机构
    弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa
    膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
    供气压力：140～400KPa
    气源接口：RC1/4"
    环境温度：-30～+70℃
    ■ 阀作用型式
    分气关式(B)或气开式(K)阀
    ■ 附件
    定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
