    介绍：
    ■ 概述

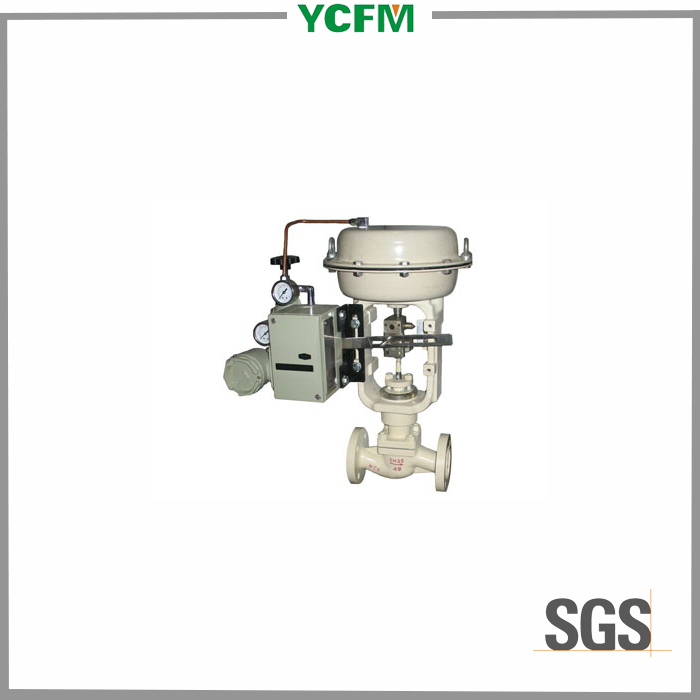

    HLS小口径单座调节阀是CV3000系列产品之一。
    HLS小口径单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。
    调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
    产品符合GB/T4213-92标准。
    ■ 阀体
    型    式：直通单座铸造球型阀
    公称通径：20、25mm
    公称压力：ANSI 125、150、300、600    JIS 10、16、20、30、40K   PN1.6、4.0、6.4MPa
    密 封 面：FF、RF、RJ、LG、MFM
    法兰标准：JIS 、JB、ANSI、HG等
    焊接连接：嵌接焊SW
    材    料：铸钢、铸不锈钢、钛、哈氏合金等耐腐蚀合金
    上 阀 盖：常温型P        -17~+230℃；
              伸长I型EI      -45~+566℃；
              伸长I型EI      -100~-45℃       -196~-100℃
              注：工作温度不准超过各种材料的允许范围。
    压盖型式：螺栓压紧式
    填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
    ■ 阀内组件
    阀芯型式：单座柱塞型阀芯
    流量特性：金属密封      等百分比特性(%CF)和线性特性(LCF)
              软 密 封      等百分比特性(%TF)和线性特性(LTF)
              注：关于聚四氟乙烯阀座的工作温度和压差，请参考图5
    材    料：不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
    ■ 执行机构
    型    式：HA多弹簧薄膜执行机构
    膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
    弹簧范围：20~100、80~240KPa
    供气压力：140~400KPa
    气源接口：RC1/4"
    环境温度：-30~+70℃
    ■ 阀作用方式
    用正作用或反作用执行机构实现阀的气-关式或气-开式
    ■ 附件
    定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
