    介绍：
    ■ 概述

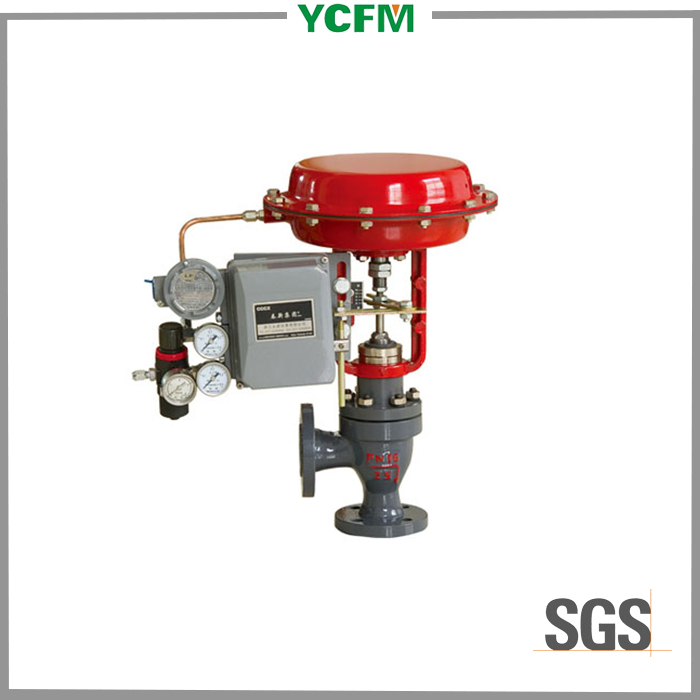

    ZMA/BS气动薄膜角型调节阀，由气动薄膜多弹簧执行机构和角型阀组成。
    角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。
    适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
    ■ 阀体
    型    式：角型单座铸造球型阀
    公称通径：20、32、40、50、65、80、100、125、150、200mm
    公称压力：PN1.6、4.0、6.4MPa
    法兰标准：JB/T79.1-94～79.2-94等
    材    料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
    上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃
    压盖型式：螺栓压紧式
    填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
    结构形式：标准型、散热型、低温型和波纹管密封型（详见图1～图4）
    ■ 阀内组件
    阀芯型式：单座柱塞型阀芯
    流量特性：等百分比特性和线性特性
    材    料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
    ■ 执行机构
    型    式：多弹簧薄膜式执行机构
    弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa
    膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
    供气压力：140～400KPa
    气源接口：RC1/4"
    环境温度：-30～+70℃
    ■ 阀作用型式
    气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
    ■ 附件
    定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
