ZMAW、ZSCW气动低负载调节蝶阀

介绍：

■ 概述

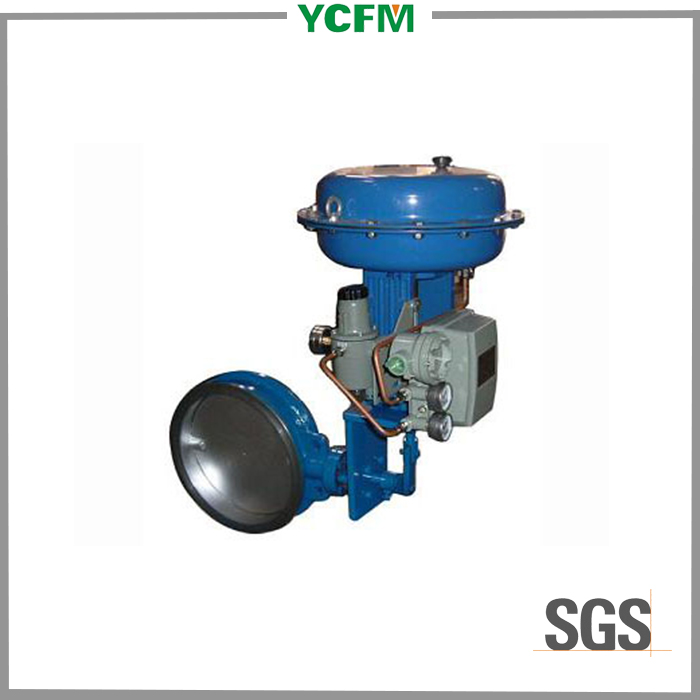

ZSCW气动低负载调节蝶阀，由气动活塞式执行机构和低负载蝶阀组成。

阀体采用钢板焊接而成，按阀体结构分为开放型和后座型两种型式。开放型为无阀座结构，因此泄漏量大，后座型是在开放型结构的基础上增加了阀座，因而其泄漏量较开放型有较大改善。

主要适用于对低压介质的流量、压力控制。具有结构简单、操作方便、重量轻等特点。

■ 阀体

型式：扁平式铸造阀体

公称通径：100～1400mm

公称压力：PN0.6MPa

法兰标准：JB/T79.1-94、79.2-94等

材料：铸钢、铸不锈钢

上阀盖：标准型：与阀体成一整体（DN600以下）；外部承接型（DN600以上）

压盖型式：螺栓压紧式

填料：石墨填料

使用温度：铸钢阀体：-20～+425℃；铸不锈钢阀体：-45～+500℃

■ 阀内组件

阀芯型式：中心旋转型（开放型、后座型）

蝶板材料：铸钢、不锈钢

流量特性：近似等百分比

额定行程：全开60°或90°

■ 执行机构

型式：DA、SR、AW、GT单作用、双作用活塞式执行机构

供气压力：400～700KPa

气源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞、

环境温度：-30～+70℃

■ 阀作用型式

单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

■ 附件

定位器（HEP型、YT1000型）、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
