ZSHW气动三偏心蝶阀

介绍：

■ 概述

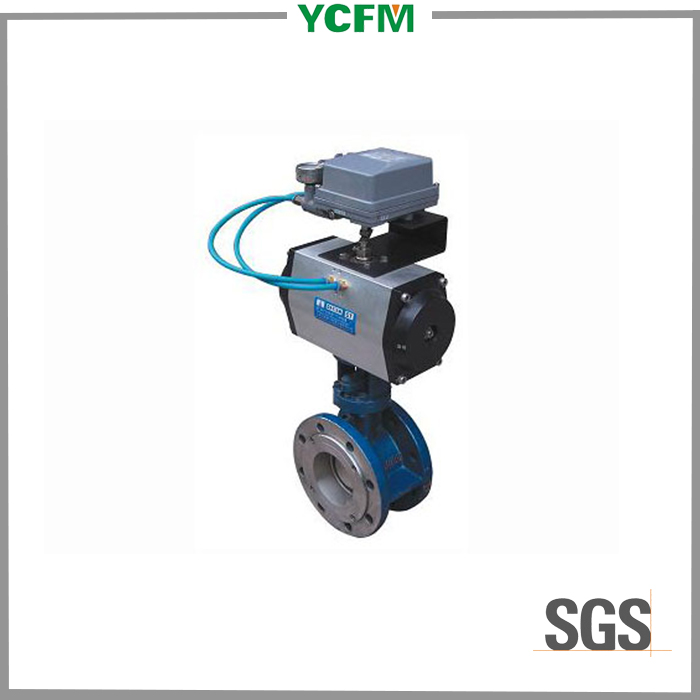

ZSHW气动三偏心蝶阀，由气动活塞式执行机构和三偏心蝶阀组成。

最新的三偏心设计原理，具有密封性能好、阀体流道畅通、流通能力大、蝶板与阀座之间摩擦少、寿命长、适用范围广、修护方便等特点。

广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

■ 阀体

型式：三偏心型

公称通径：80～1000mm

公称压力：PN1.0、1.6MPa

连接型式：对夹式、法兰式（法兰标准：JB/T79.1-94、79.2-94等）

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上阀盖：与阀体成一整体 -45～+400℃

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

■ 阀内组件

阀芯型式：部分球面型

蝶板材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

额定行程：全开90°

■ 执行机构

型式：DA、SR、AW、GT单作用、双作用活塞式执行机构

供气压力：400～700KPa

气源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞、

环境温度：-30～+70℃

■ 阀作用型式

单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

■ 附件

定位器（HEP型、YT1000型）、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
