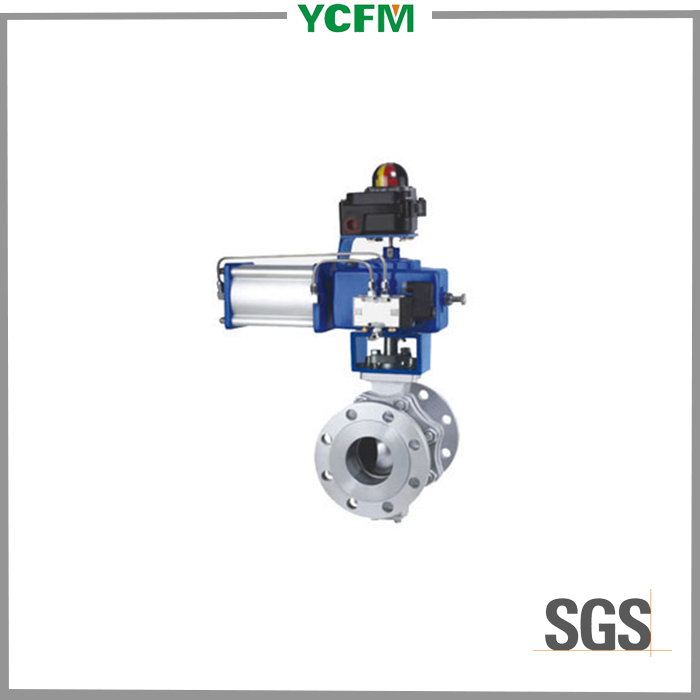

ZSHR气动O型切断球阀

介绍：

■ 概述

ZSHR气动O型切断球阀由气动活塞式执行机构和O型球阀组成。DN15-200为浮动球式，DN250-300为固定球式结构。

该阀结构紧凑、体积小、重量轻、装拆维修方便、流道通畅、流阻小、密封性能好。阀座采用挠性的唇缘结构，具有磨损补偿和中腔自动泄压作用，因而密封可靠，使用寿命长。

广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

■ 阀体

型式：直通铸造球型阀

公称通径：15、20、25、32、40、50、65、80、125、150、200、250、300、350、400mm

公称压力：PN1.6、2.5、4.0、6.4MPa

法兰标准：JB/T79.1-94、79.2-94等

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上阀盖：与阀体成一整体 -45～+400℃

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

■ 阀内组件

阀芯型式：球型阀芯

流量特性：快开特性

材料：铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）

额定行程：全开90°

■ 执行机构

型式：DA、SR、AW、GT单作用、双作用活塞式执行机构

供气压力：400～700KPa

气源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞

环境温度：-30～+70℃

■ 阀作用型式

单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

■ 附件

电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
