    介绍：
    ■ 概述

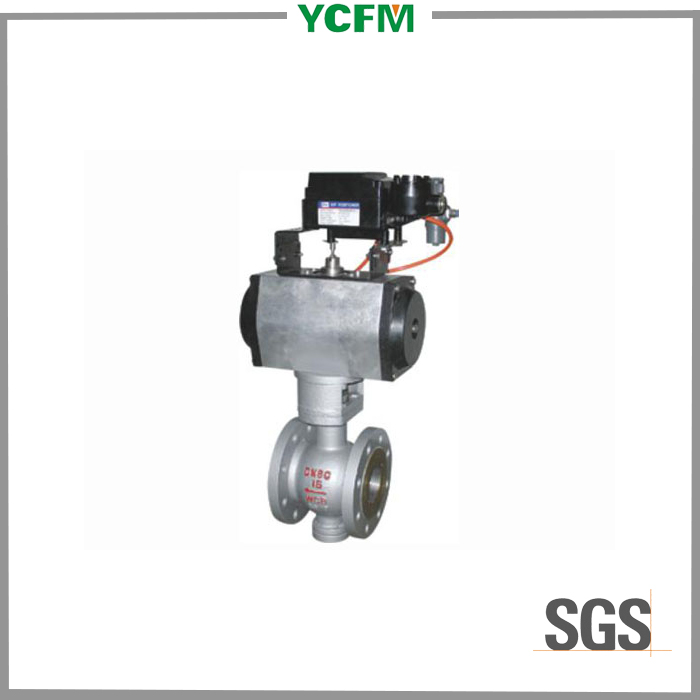

    ZSHZ气动偏心旋转阀（凸轮挠曲调节阀）由气动活塞式执行机构和偏心旋转阀组成，是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。
    阀芯的回转中心不与旋转轴同心，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动，具有良好的稳定性。其次，还有流量大，可调范围广等特点。
    广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
    ■ 阀体
    型    式：偏心旋转阀
    公称通径：25、40、50、65、80、100、125、150、200、250、300mm
    公称压力：PN1.6、4.0、6.4MPa  （注：PN6.4MPa仅用于DN25～150的阀）
    连接型式：法兰式（法兰标准：JB/T79.1-94、79.2-94等）
    材    料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
    上 阀盖：与阀体成一整体 -45～+400℃
    压盖型式：螺栓压紧式
    填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
    ■ 阀内组件
    阀芯型式：偏心旋转阀芯（带导流翼）
    材    料：铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
    额定行程：全开60°
    ■ 执行机构
    型    式：DA、SR、AW、GT单作用、双作用活塞式执行机构
    供气压力：400～700KPa
    气源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞
    环境温度：-30～+70℃
    ■ 阀作用型式
    单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
    双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
    ■  附件
    定位器（HEP型、YT1000型）、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
