    介绍：
    ■ 概述

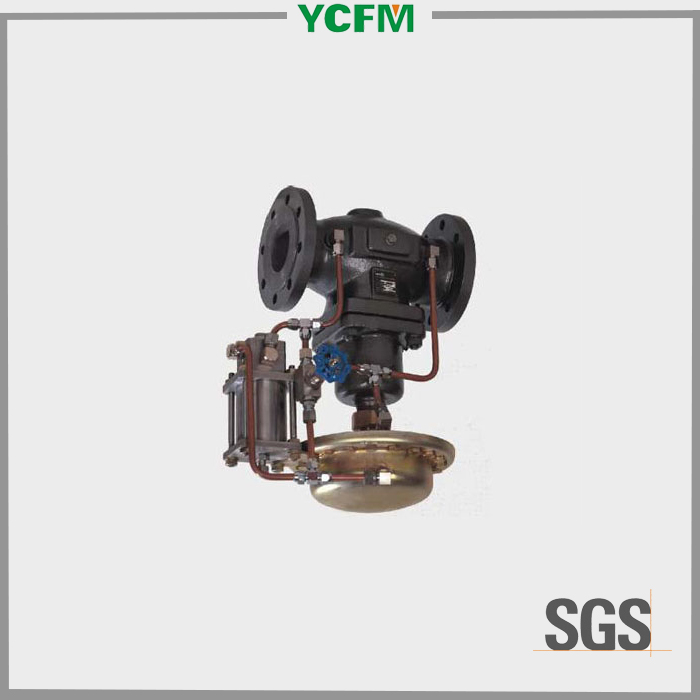

    V230D13/V231D13 指挥器操作型自力式压力调节阀（阀前压力控制），由控制阀、指挥器和执行器组成。
    适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的阀后压力控制，当阀前压力升高时，控制阀开启。
    产品特点如下：
    1、  具有压力平衡功能，灵敏度高
    2、  低噪音，性能可靠，免于维护
    3、  采用标准模块化设计
    4、  控制精度高
    ■ 阀体
    公称通径：DN15、20、25、32、40、50、65、80、100、125、150、200、250mm
    公称压力：PN1.6、4.0MPa
    法兰标准：ANSI、JIS、DIN、GB、JB（特殊可按用户提供）
    阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
    阀芯材料：硬密封--不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封--不锈钢镶嵌橡胶圈
    压力平衡：不锈钢波纹管（DN15～125）、平衡膜片（DN150～250）
    ■ 执行器
    有效面积(cm2)250
    压力设定范围(MPa)0.01～0.12；0.08～0.25；0.2～0.5；0.45～0.1；0.6～2.0
    保证压力阀正常工作的最小压差△Pmin(MPa)DN15～125为0.08；    DN150～250为0.1
    允许上下膜室之间最大压差(MPa)0.4
    材   料膜盖：钢板镀锌；      膜片：EPDM或FKM夹纤维
    控制管线、接头铜管或钢管10×1；     卡套式接头：R1/4〞
