    介绍：
    ■ 概述

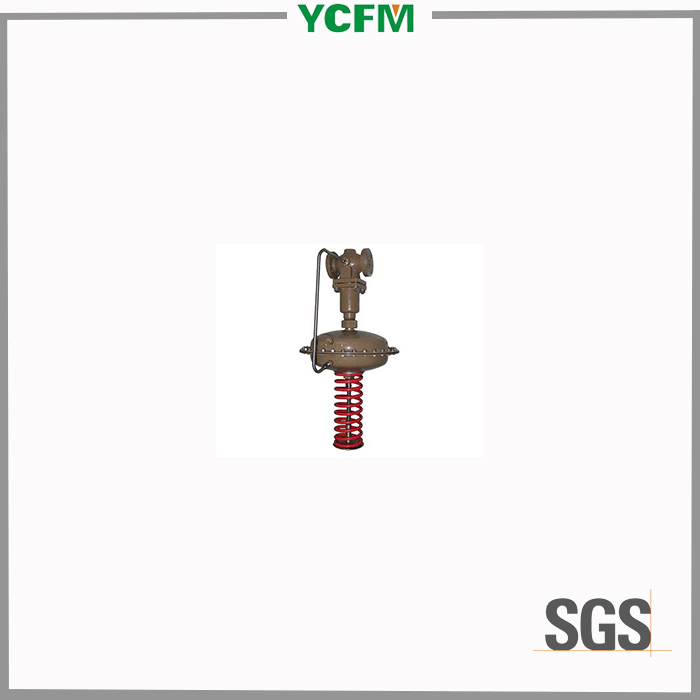

    V230D04/V231D04 自力式压差调节阀（压差上升阀开），由控制阀门、执行器和一个设定压力的弹簧组成。
    适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的压差控制，当压差升高时，控制阀开启。
    产品特点如下：
    1、具有压力平衡功能，灵敏度高
    2、低噪音，性能可靠，免于维护
    3、采用标准模块化设计
    4、通过组合件，可以进行多项组合控制
    ■ 阀体
    公称通径：DN15、20、25、32、40、50、65、80、100、125、150、200、250mm
    公称压力：PN1.6、4.0MPa
    法兰标准：ANSI、JIS、DIN、GB、JB（特殊可按用户提供）
    阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
    阀芯材料：硬密封--不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封--不锈钢镶嵌橡胶圈
    压力平衡：不锈钢波纹管（DN15～125）、 平衡膜片（DN150～250）
    ■ 执行器

    有效面积(cm2)

    80

    250

    630

    压力设定范围(MPa)

    0.1～0.5

    0.015～0.12

    0.005～0.035

    0.05～0.25

    0.01～0.06

    保证压力阀正常工作的最小压差△Pmin(MPa)

    ≥0.04

    ≥0.01

    ≥0.005

    允许上下膜室之间最大压差(MPa)

    1.25

    0.4

    0.15

    材   料

    膜盖：钢板镀锌；      膜片：EPDM或FKM夹纤维

    控制管线、接头

    铜管或钢管10×1；     卡套式接头：R1/4〞
