    适用温度℃

    0~+80

    -20~+82

    -40~+125

    -30~+150

    -70~+150

    -23~+150

    -20~+85

    -30~+93

    ■ 执行机构
    型    式：3810R、PSQ、CH、HQ 电子式电动执行机构
    输入信号：4-20mA或1-5V·DC
    电源电压：220V/50Hz
    环境温度：-25～+70℃
    ■ 阀作用型式
    电关式(B)、电开式(K)

    ,
    介绍：
    ■ 概述

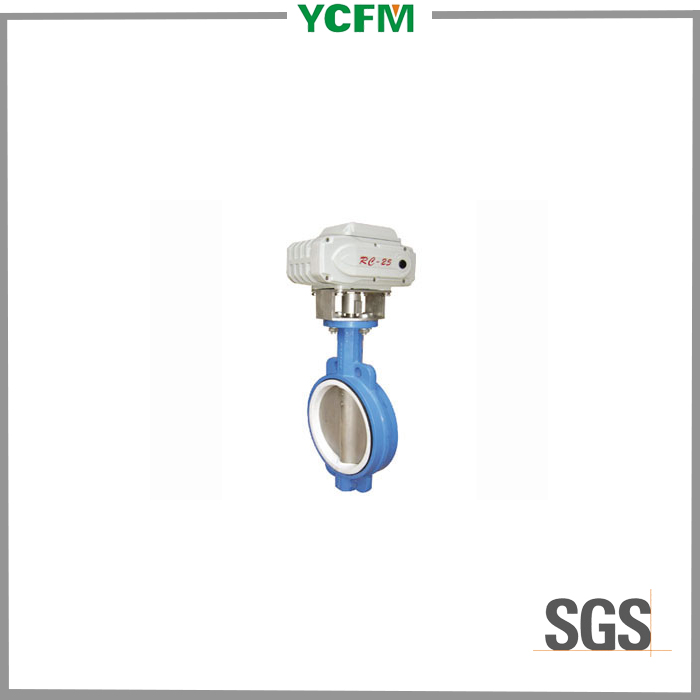

    D971X 电动软密封蝶阀，由电动执行机构和软密封中线蝶阀组成。广泛应用于食品、医药、化工、石油、电力、轻纺、造纸等工艺管道上，起调节流量和截流介质的作用。
    ■ 特点
    1、小型轻便，容易拆装及维修，并可有任意位置安装。
    2、结构简单，紧凑，90°回转启闭迅速。
    3、操作扭矩小，省力轻巧。
    4、流量特性趋于直线，调节性能好。
    5、启闭试验次数多达数万次，寿命长。
    6、达到完全密封，气体试验泄漏为零。
    7、选择不同零部件材质，可适用多种介质。
    ■ 执行标准

    制造标准

    GB/T 122387-89

    法兰标准

    GB9113-2000、GB17241.6-1998

    结构长度标准

    GB12221-89

    检验标准

    GB/T 13927-92

    ■ 主要技术参数

    公称通径

    DN（mm）

    50～2000

    公称压力

    PN（MPa）

    0.6

    1

    1.6

    试验压力

    强度试验

    0.9

    1.5

    2.4

    密封试验

    0.66

    1.1

    1.76

    气密封试验

    0.6

    0.6

    0.6

    适用介质

    空气、水、污水、蒸气、煤气、油品等。

    驱动形式

    手动、蜗杆蜗轮传动、气传动、电传动。

    ■ 主要零部件材料

    零件名称

    材料

    阀体

    球墨铸钢、铸钢、合金钢、不锈钢

    蝶板

    灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

    密封圈

    各种橡胶、聚四氟

    阀杆

    2Cr13、不锈钢

    填料

    O型圈、柔性石墨O

    ■ 密封材料适用温度

    材料品种

    氯丁橡胶

    丁晴橡胶

    乙丙橡胶

    聚四氟乙烯

    硅橡胶

    氟橡胶

    天然橡胶

    尼龙

    英语简称

    CR

    NBR

    EPDM

    PTFE

    SI

    VITON

    NR

    PA

    型号代号

    X或J

    XA或JA

    XB或JB

    F或XC、JC

    XD或JD

    XE或JE

    X1

    N

    耐最高温度

    82℃

    93℃

    150℃

    232℃

    250℃

    204℃

    85℃

    93℃

    耐最低温度

    -40℃

    -40℃

    -40℃

    -268℃

    -70℃

    -23℃

    -20℃

    -73℃
