    介绍：
    ■ 概述

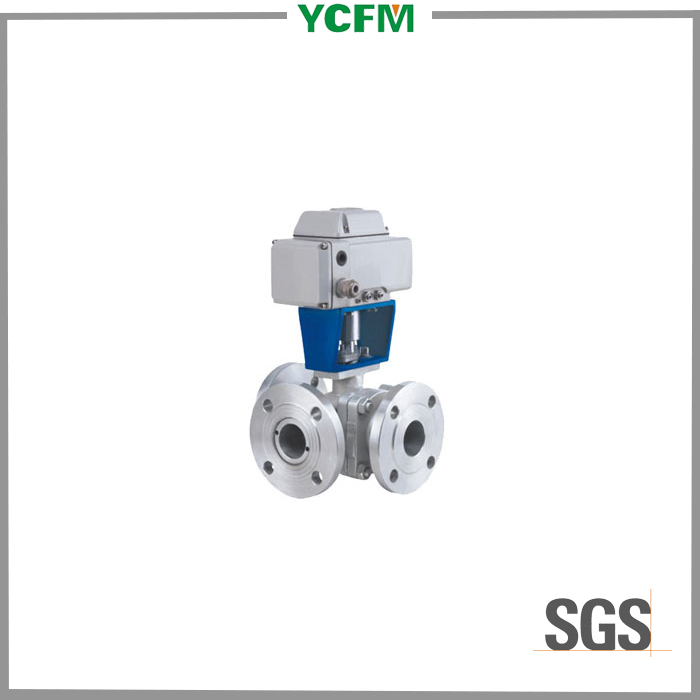

    ZDRQR电动O型三通球阀由电动执行机构和三通O型球阀组成。改变球芯与管道的相对位置，可以对三条管路的流体实行不同的组合控制。
    该产品以220V单相交流电为动力源，接受控制系统的开关信号，通过单相电源切换驱动可逆单相齿轮减速机，使球阀按规定要求对管路进行切换。
    T型三通可使三路正交的管道互相连通，即起合流或合流作用，也可以使其中两条连通而切断另一条管道。
    L型三通只能连通相互正交的两条管道或切换方向，即起分配作用。
    ■ 阀体
    型    式：直通铸造球型阀
    公称通径：15、20、25、32、40、50、65、80、100、125、150mm
    公称压力：PN1.6、2.5、4.0、6.4MPa
    法兰标准：JB/T79.1-94、79.2-94等
    材    料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
    上 阀 盖：与阀体成一整体 -45～+400℃
    压盖型式：螺栓压紧式
    填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
    ■ 阀内组件
    阀芯型式：球型阀芯
    流量特性：快开特性
    材    料：铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
    额定行程：全开90°
    ■ 执行机构
    型    式：3810R、PSQ、CH、HQ 电子式电动执行机构
    输入信号：1-5V·DC
    电源电压：220V/50Hz
    环境温度：-25～+70℃
    ■ 阀作用型式
    电关式(B)、电开式(K)
